Perbedaan Soft Drawing dan Gambar Kerja Furniture: Panduan Wajib untuk Drafter Pemula

Kalau kemarin gue udah bahas AutoCAD atau SketchUp sebagai aplikasi yang tepat buat drafter pemula, di artikel kali ini gue mau lanjut ke topik yang sering bikin bingung drafter pemula, yaitu perbedaan antara soft drawing dan gambar kerja furniture.

Dua istilah ini sering muncul di dunia furniture. Sama-sama berupa gambar, tapi fungsinya beda jauh.
Kalau salah persepsi, dampaknya bisa serius: revisi panjang, salah produksi, bahkan rugi biaya.

Makanya penting banget buat lo paham perbedaannya dari awal.

Pengertian Soft Drawing

Soft drawing adalah gambar konsep awal atau desain awal.

Isinya biasanya:

• Visual bentuk furniture
• Dimensi overall
• Tampilan umum

Belum masuk ke detail teknis dan konstruksi.
Soft drawing biasanya datang dari desainer atau buyer sebagai gambaran awal untuk factory. Kadang juga dibuat oleh pihak pabrik berdasarkan sketsa atau brief dari pembeli.

Soft drawing umumnya dibuat pakai SketchUp atau software 3D sejenis.
Bahkan sekarang, ada juga buyer yang bikin soft drawing pakai AI.

“Kenapa pakai AI bang, kan nanti gak bisa diaplikasikan?”
Karena soft drawing itu fokus ke konsep desain, bukan ke teknis produksi.
Ukuran masih fleksibel dan konstruksi belum detail.

Biasanya soft drawing hanya digunakan untuk kebutuhan presentasi ke customer.

Fungsi Soft Drawing dalam Proyek Furniture

Soft drawing dipakai di tahap awal proyek, antara lain untuk:

• Pitching ke klien
• Diskusi desain
• Revisi konsep
• Approval bentuk dan style

Di tahap ini wajar banget kalau terjadi:

• Tawar menawar model
• Perubahan warna
• Perubahan ukuran
• Bahkan ganti model

Perubahan di fase soft drawing itu normal dan sehat.

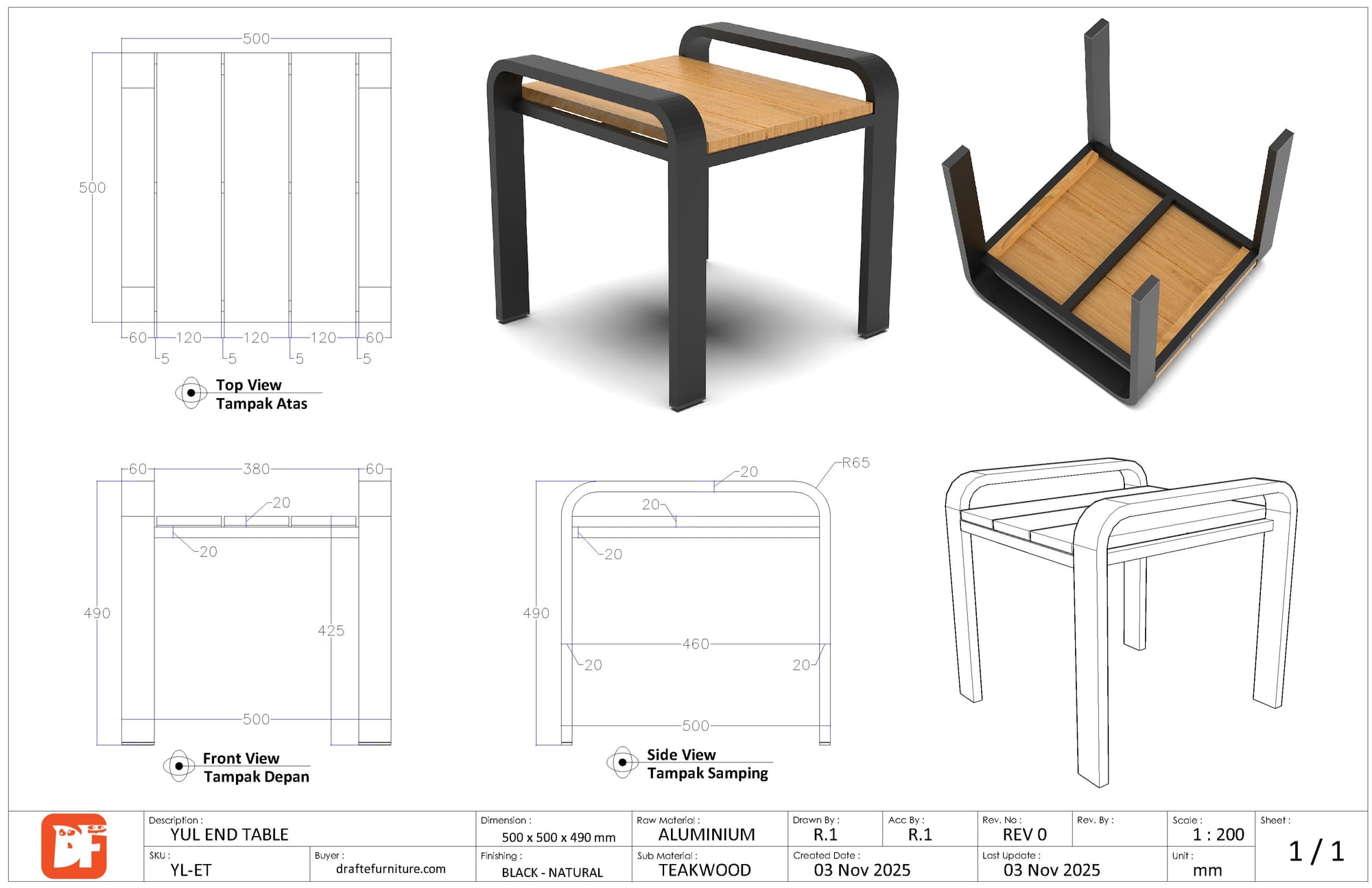

Pengertian Gambar Kerja Furniture

Gambar kerja adalah gambar teknis yang dipakai sebagai panduan produksi.

Gambar kerja biasanya dibuat dengan AutoCAD, karena dibutuhkan:

• Ukuran presisi
• Konstruksi sangat detail
• Toleransi produksi ketat

Gambar kerja punya:

• Ukuran fix dan pasti
• Tampak lengkap dari berbagai sisi
• Detail sambungan dan hardware (untuk level lanjut)
• Format yang gampang dibaca tukang

Intinya, gambar kerja harus jelas, tegas, dan tidak multitafsir.

Fungsi Gambar Kerja dalam Produksi

Gambar kerja digunakan sebagai:

• Acuan tukang di pabrik, workshop, dan home industri
• Dasar pembuatan cutting list
• Input mesin CNC
• Referensi QC (quality control)

Kalau soft drawing masih bisa dikira-kira, gambar kerja gak boleh sama sekali dikira-kira.

Salah 3-5mm aja bisa bikin:

• Pintu gak nutup
• Laci nyangkut
• Finishing gak rapi
• Material kebuang percuma

Perbedaan Soft Drawing dan Gambar Kerja

Berikut perbedaan utamanya:

Kenapa Drafter Harus Paham Keduanya?

Buat lo yang ingin serius jadi drafter furniture, belajar dua-duanya itu ideal.

Workflow sehat biasanya seperti ini:

1️⃣ Soft drawing dibuat di SketchUp
2️⃣ Desain disetujui klien
3️⃣ Lanjut ke gambar kerja di AutoCAD
4️⃣ Breakdown ke cutting list
5️⃣ Produksi di workshop

Kalau langsung lompat ke gambar kerja tanpa soft drawing, desain sering mentok di tengah jalan.
Sebaliknya, kalau cuma berhenti di soft drawing, produksi bisa kacau.

Kesalahan Umum Drafter Pemula

Beberapa kesalahan yang sering gue temuin:

• Soft drawing langsung dikasih ke tukang
• Gambar SketchUp dicetak skala 1:1 buat mal
• Gambar kerja minim detail sambungan
• Desain bagus tapi gak bisa diproduksi

Masalahnya bukan di niat, tapi di pemahaman alur kerja.
Kalau lo sebagai drafter gak paham alur ini, produksi bisa kacau dan gambar lo sulit dipraktikkan di lapangan.

Penutup

Singkatnya:

Soft drawing adalah alat komunikasi desain.
Sedangkan gambar kerja adalah alat eksekusi produksi.

Keduanya bukan saingan, tapi pasangan.

Soft drawing dipakai buat presentasi agar proyek deal,
gambar kerja dipakai agar soft drawing bisa benar-benar diproduksi.

Kalau lo mau jadi drafter furniture yang beneran kepake di dunia kerja:

• Pakai SketchUp buat soft drawing
• Pakai AutoCAD buat gambar kerja

Dengan begitu lo gak cuma bisa gambar, tapi juga bantu produksi berjalan lancar.

Sekian dulu artikel gue kali ini, semoga bisa bantu kalian belajar.
Kalau ada salah kata, mohon dimaklumi. Wassalam.
